NE板链斗式提升机产品概述
NE型板链斗式提升机是一种常用的垂直提升设备,相对于TD皮带式、TH环链式,有着提升量大、性能稳定、故障率低等优点。NE板链斗提机是引进国外先进技术研制的新产品。采用自流式装料,重力式卸料,链条是优质合金钢高强度板式链条,链轮为齿轮式,齿面均经过淬火热处理,耐磨而可靠。

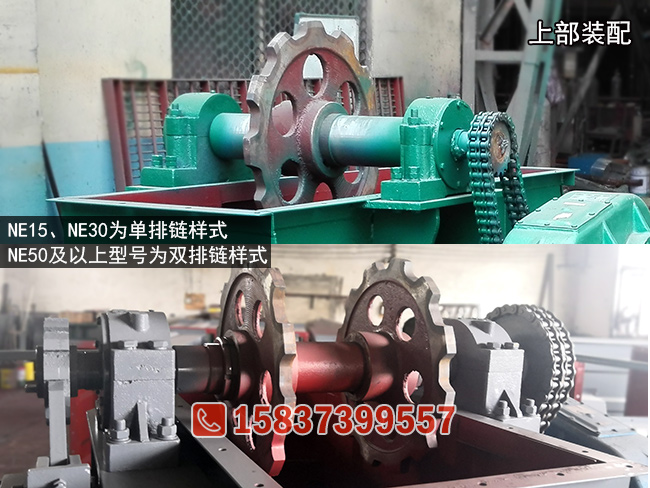

NE15、NE30为单排链样式,NE50及以上型号为双排链样式,以上图片为上部装配的对比。

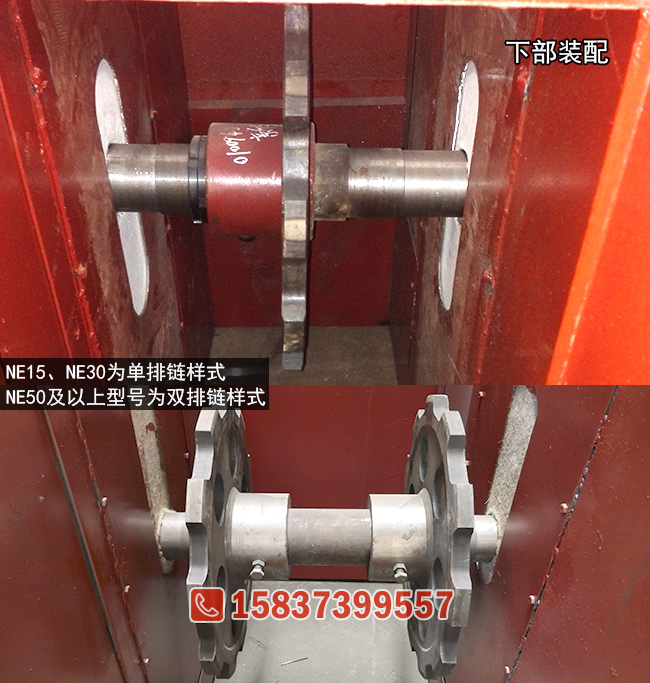

以上是下部装配机尾内部的链轮对比,单排链板链斗式提升机上下个装配一个链轮,双排链提升机则装配两个链轮

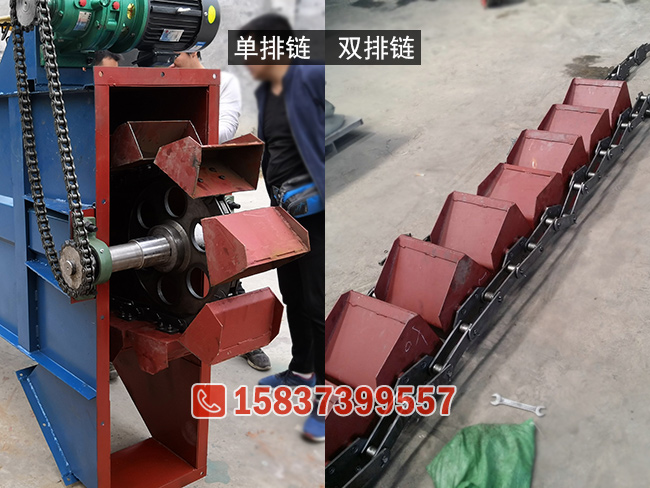

通过链条料斗也可以很容易分辨出单双排链斗式提升机的区别
NE板链斗式提升机主要结构
NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和板链组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动制装置分左和右装两种。
上部装置---主要安装上部链轮、出料口、防回料挡板、观察口等,可根据需要加装检修平台、逆止器装置。
中间箱体---标准节为2米高,箱体采用折弯加强工艺。
下部装置---安装有改向链轮、自动张紧装置,张紧装置有丝杆弹簧式、重锤式。
NE板链斗式提升机技术参数表
型号 |
提升能力 (m³/h) |
斗速(m/s) | 主轴转数(n/min) | 料 斗 |
链条节距 (mm) |
运行部件重量(Kg/m) | 物料最大块度(mm) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
容积 (L) |
斗宽 (mm) |
斗距 (mm) |
|||||||||||
允许所占百分比% | |||||||||||||
10 | 25 | 50 | 75 | 100 | |||||||||
NE15 | 15 | 约0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
NE30 | 30 | 约0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
NE50 | 60 | 约0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 约0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 约0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 约0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 约0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 约0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 约0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 约0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 约0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
