皮带输送机运行阻力计算原则及张力计算

[作者:浩明机械 日期:2020-04-11 点击:1348]

皮带输送机CEMA(6)运行阻力计算原则

美国CEMA(6)将带式输送机定义为3种类型,即简单带式输送机、常规(标准)带式输送机和通用带式输送机。根据带式输送机不同类型采取不同设计方法。相应的设计方法为简单设计方法、常规设计方法和通用设计方法。

带式输送机的分类

带式输送机分为以下几种类型。

(1)简单带式输送机:只有一段,总长度不超过800f;只有一个加料点;上运或水平输送机,不包含曲线段;输送带为织物芯输送带;平形或等长辊子槽形托辊组;单滚筒驱动;单向或可逆,带速不超过500t/min;单个重力或固定式拉紧装置;输送帯张力最大为12000bf。

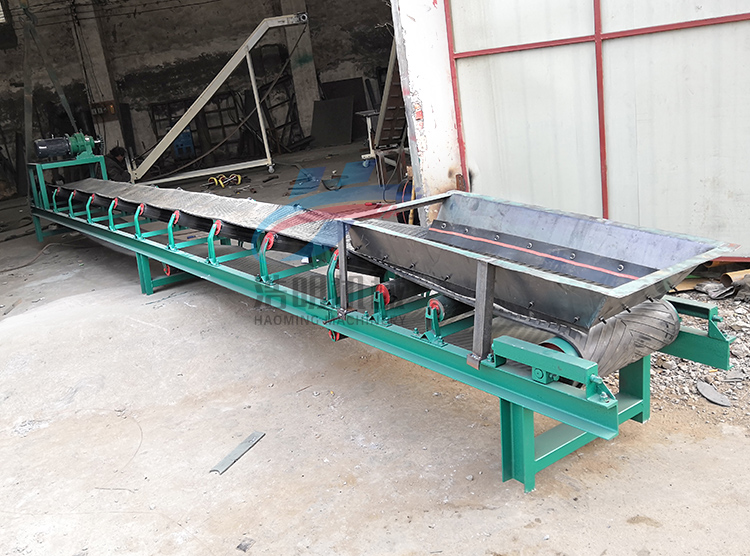

皮带输送机

(2)常规带式输送机:只有一段,总长度不超过3000;单个或多个自由移动的加料点;上运、水平或下运输送,有或无垂直曲线段;输送带为织物芯输送带;平形或等长辊子槽形托辊组;单向或可逆,带速不限;单滚筒或多滚筒驱动;采用重锤拉紧或自动拉紧;输送带张力最大为16000sf

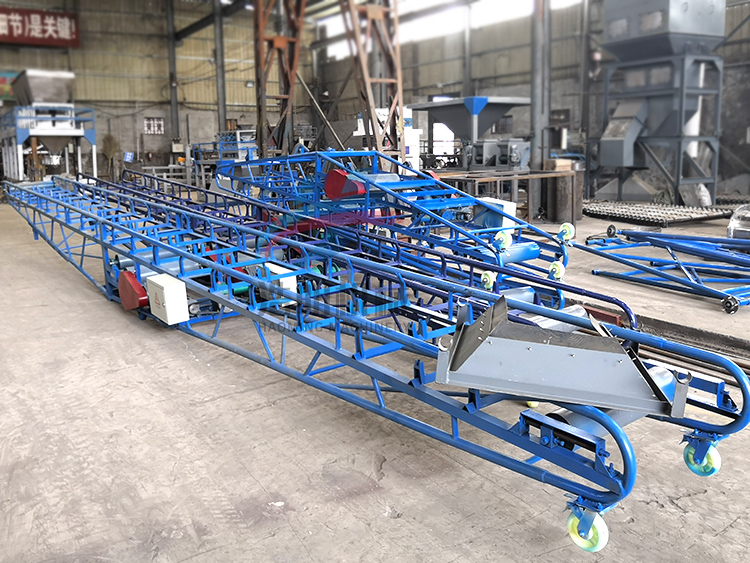

皮带输送机

(3)通用带式输送机:输送机长度为任意长度;单个或多个自由移动的加料点;上运、下运、水平或任意布置输送机,可以有水平或垂直转弯;输送带为织物芯输送带或钢绳芯输送带;任意输送带线路;单向或可逆,带速不限;单滚筒或多滚筒驱动;采用重锤拉紧或自动拉紧。

简单带式输送机张力计算

简单带式输送机,其长度短、工况简单,可用简化方法计算。输送带总运行阻力可等价为一个不超过0.04的标准摩擦系数用于主要阻力的计算,方法保守、简单。

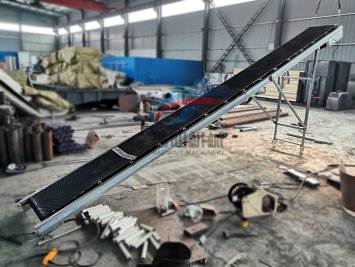

移动式皮带输送机

简单输送机的总运行阻力可粗略按下式计算:T。≤W。xH+0.04×(2xW+W。)×L(10-35)式中W。

一沿输送带长度方向的单位长度散状物料重量,Ib/ft昭一一沿输送带长度方向的单位长度输送带重量,b/fH物料提升高度,ftL一输送机头尾总长度,ft
